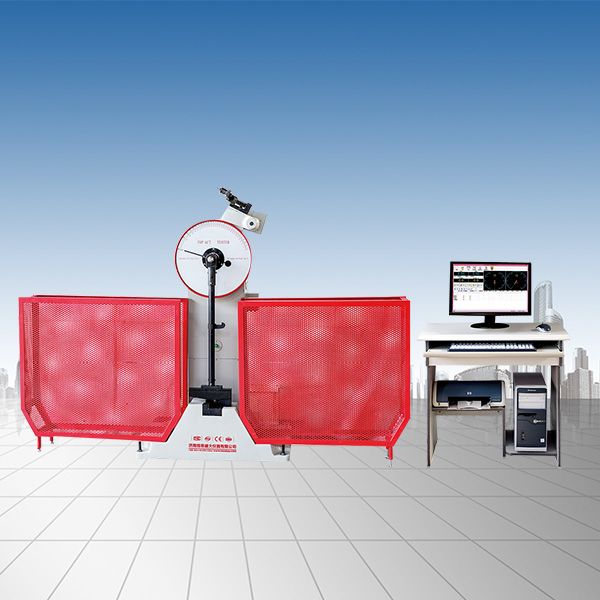

JBW-300W微机控制冲击试验机产品特点
? 试验机主机
u 试验机主机为单支承柱式结构,悬臂式挂摆方式,摆锤锤体U型;
u 冲击刀采用螺钉安装固定,更换简单方便;
u 试样简支梁式支承;
u 主机装有安全防护销,并且配备了安全防护网。
u 微机控制,按指令完成取摆、冲击、自动扬摆、再冲击试验的全过程。
JBW-300W微机控制冲击试验机产品技术参数
产品型号 |
JBW-300B |
控制方式 |
计算机控制 |
冲击能量 |
300J 150J |
小读数值 |
1J |
冲击速度 |
5.2m/s |
摆锤预扬角 |
150° |
角度准确度 |
±0.1° |
试样支座跨距 |
40mm |
支座钳口圆角 |
R1.0~1.5mm |
冲击刀刃圆角 |
R2.0~2.5mm(R8mm) |
冲击刀刃厚度 |
16mm |
摆锤中心至冲击点距离 |
750mm |
标准试样尺寸 |
10×10(7.5或5)×55mm |
冲击摆锤配置 |
150J/300J各一个 |
主机外形尺寸 |
2124×600×1340mm |
整机重量 |
450 |
供电电源 |
三相四线制50Hz /380V |
JBW-300W微机控制冲击试验机 产品标准配置
? 标准主机
u 试验机主机1台:
u 击摆锤2个(刀刃圆角:R2-2.5mm,美标R8);
u S=12内六角扳手 1件;
u 支座调校器1支;
u 试样对中器1支;
u 换摆拆卸器1件;
u 地脚螺钉4个;
u 冲击试验防护网1套;
u 测控系统一套:
u 高精度光电编码器1支;
u 联想品牌计算机一台;
u HPA4彩色喷墨打印机一台;
u 试验机专用测控系统一套;
u Windows操作环境下的试验机专用控制软件一套。
扩展配置
u 全封闭安全防护网
